　　英格索蘭空氣壓縮機(螺桿式空壓機)的高性能、高可靠性和高效率確保了運行方便，維修少且供氣穩定 可靠。在工業領域，螺桿式空氣壓縮機已廣泛應用，這主要是因為螺桿式空氣壓縮原理簡單，空氣進入一個封閉的空間，被對轉的 一對轉子壓縮。當園子相互嚙合時，之間的空氣體積就減小 ，并被壓縮到一定壓力。螺桿空氣壓縮機的壓縮原理非常簡單，而通過 連續的油冷卻，它的運行溫度幾乎只有活塞式壓縮機的一半。由于運行溫度低，螺桿式空氣壓縮機甚至可在一年中每天以24小時的 滿負荷運行。這樣長的運行時間使螺桿式空氣壓縮機成為工業領域的理想選擇。當您選用了螺桿式空氣壓縮機，您將體會(huì )到英格索 蘭產品給予的溫馨周到。

　　建立一套完整的壓縮空氣系統對于絕大多數的企業來說都江堰市是一項重要的投資，因此作為客 戶，一定是希望能購買為其帶來大價值、具有優性能和長使用壽命的系統，而不是會(huì )在使用數年后被除數早早淘汰的系統。

　　英格索蘭微油螺桿式空氣壓縮機是久經考驗，堅固而且可靠的機組，無論應用于何種行業、何種環境，它都能滿足您的要求。 其簡便的安裝，可靠的運行，能夠幫助您迅速收回投資成本。

　　46℃環境溫度設計

　　英格索蘭微油螺桿式空氣壓縮機在各 種悲劣的環境溫度下都能穩定地運行，適用于全球任何地方。過往的經驗贊許我們：即使在一些所溫和的地區，空壓機仍然會(huì )受到 其它熱源的影響，因此選用英格索蘭46℃高溫設計的機組，就能夠完全適應周?chē)h(huán)境的變化，絕不會(huì )出現由于機組運行過熱或是環 境溫度過高所造成的故障停機，而且需要的日常維護保養也比傳統設計標準的空壓機少了很多。

　　高效的機組冷卻系統

　　鐮刀式的風扇葉片設計減小 了送風時的阻力，在不損失靜態背壓的情況下，極大地降低了機組的運行機制噪音，同時提高警惕了機 組的運行效率。

　　安裝簡便

　　只需插上電源，接上排氣口和冷凝液排放口，即可正常啟動機組使之運行機制，一切就是那 么簡單。

　　星三角啟動器

　　使用星三角啟動器，空壓機在啟動時，瞬時電流會(huì )大大降低。這樣不僅延長部件的使用壽命， 而且大大提高了系統的可靠性。

　　耐用，高效的主機

　　經過多年持續地改進和在英格索蘭成千上萬臺機組上的穩定運行， 我們的主機右以是久經考驗的。它在保證機組長久穩定運行的同時，只需要投入極少的維護保養成本。英格索蘭的主機不需要依靠 設計極小的主機間隙來獲得高性能，我們能夠向您承諾英格索蘭的機組在使用多年后，性能依然出眾。

　　一體化齒輪驅動系 統

　　英格索蘭空壓機采用可靠的齒輪直聯驅動設計，這種簡單，可能的傳動系統采用盍穩定的齒輪驅動，能夠很好地降低運行時 的軸向沖擊，從而優化了機組的傳動性能。同時，這種設計避免了聯軸器的使用，減少了多余的軸承和皮帶，使整個傳動系統免于 維護保養、運行高效、壽命持久。

　　全封閉型風冷型電機(TEFC)

　　主電機和風扇電機由鑄鐵機架和其他耐用部件組成， 可在46℃的環境溫度下持續工作，并有一定的設計余量。電機的標準防護等級為T(mén)EFC，能夠保證其在實際使用中免受一般污染物的 影響，防止內部積灰，從而確保電機經貿耐用，安全可靠。



　　技術參數



　　50 HZ 機型



型號	機組壓力		電機功率		容積流量		冷卻方式
							風冷		水冷
	bar	psig	kw	hp	m3/min	cfm	kg	lb	kg	lb
R90IU	7.5	109	90	125	16.7	590	2703	5957	2510	5532
R90IU	8.5	123	90	125	15.3	540	2703	5957	2510	5532
R90IU	10	145	90	125	14.0	494	2703	5957	2510	5532
R110IU	7.5	109	110	150	20.0	706	2833	6244	2640	5819
R110IU	8.5	123	110	150	19.2	678	2833	6244	2640	5819
R110IU	10	145	110	150	17.5	618	2833	6244	2640	5819
R132IU	7.5	109	132	175	23.5	830	3160	6965	2945	6491
R132IU	8.5	123	132	175	22.3	788	3160	6965	2945	6491
R132IU	10	145	132	175	21.0	742	3160	6965	2945	6491
R160IU	7.5	109	160	215	28.5	1006	3230	7119	3015	6645
R160IU	8.5	123	160	215	26.0	918	3230	7119	3015	6645
R160IU	10	145	160	215	25.0	883	3230	7119	3015	6645



　　60 HZ 機型



型號	機組壓力		電機功率		容積流量		冷卻方式
							風冷		水冷
	psig	bar	hp	kw	cfm	m3/min	lb	kg	lb	kg
R90IU	100	6.9	125	90	647	18.3	5957	2703	5532	2510
R90IU	125	8.6	125	90	563	15.9	5957	2703	5532	2510
R90IU	140	9.7	125	90	511	14.5	5957	2703	5532	2510
R110IU	100	6.9	150	110	783	22.2	5244	2833	5819	2640
R110IU	125	8.6	150	110	690	19.5	5244	2833	5819	2640
R110IU	140	9.7	150	110	618	17.5	5244	2833	5819	2640
R150IU	100	6.9	200	150	1004	28.4	7119	3230	6645	3015
R150IU	125	8.6	200	150	875	24.8	7119	3230	6645	3015
R150IU	140	9.7	200	150	837	23.7	7119	3230	6645	3015



尺寸	mm	in
長	2600	102.5
寬	1661	65.5
高	2330	92



　　Nirvana調速螺桿式空壓機將混合型永磁電機和創(chuàng )新的模塊化變頻器結合在一起，是目前唯一真正擁有調速變頻驅動系統的空氣 壓縮機。

　　與傳統無油螺桿空壓機相比，Nirvana無油空壓機至少節能30%。

　　不同于傳統空壓機的加/卸載方式，Nirvana無需 卸載，而是簡單地通過改變螺桿轉速來滿足氣量的變化。它允許無限次啟/停，卻不會(huì )縮短其壽命。

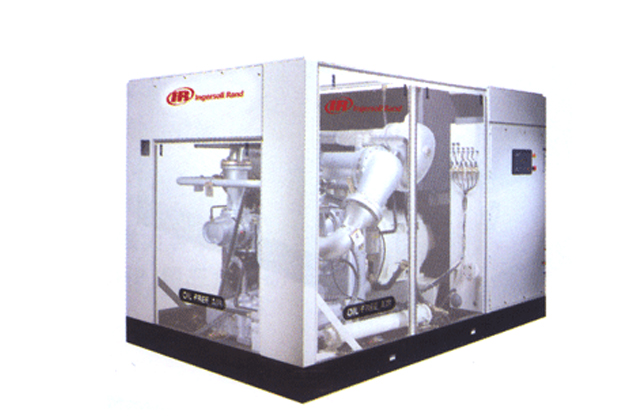

　　Sierra系列空氣壓縮 機是兩級無油螺桿式空氣壓縮機，可在46℃高溫環境下連續運行。

　　英格索蘭吸取了其他公司無油螺桿空壓機長期運行中暴露的 問題，對第二級轉子采用不銹鋼材質，并在機組中大量使用防銹材料，防止水汽對機組的腐蝕。轉子表面及主機殼體內壁均經過英 格索蘭專利的UltracoatTM(超級涂層)處理以防止腐蝕和涂層脫落。這種涂層能幫助精確地控制主機間隙，增加主機效率，延長主 機壽命。

　　SSR兩級噴油空壓機(螺桿式空壓機)的主機有二對轉子，將壓縮分成二個階段，經第一級壓縮后的壓縮空氣再入 第二級壓縮，使整個壓縮功率大大提高，節約消耗15%。

　　級間冷卻采用英格索蘭專利的噴簾式冷卻方式，既簡化了機構，又提高 了壓縮效率。

　　50Hz SSR 90-250kw 單級壓縮技術規格



容積流量-m3/min
名義功率 kw	ML 7.5bar	MM 8.5bar	MH 10 bar	長 (mm)	寬 (mm)	高 (mm)	重量 (kg)
90	17.1	15.3	14.0	3200	1587	1905	2617
110	20.0	19.2	17.5	3200	1587	1905	2640
132	23.5	22.3	21.0	3200	1587	1905	2702
160	28.0	26.0	25.0	3200	1587	1905	2731
200	34.3	32.9	30.2	4000	1930	2146	4030
250	43.9	42.5	38.8	4000	1930	2146	4934



　　50Hz SSR 75-350kw 雙級壓縮技術規格



容積流量-m3/min
名義功率 kw	ML 7.5bar	MM 8.5bar	MH 10 bar	MXU 14 bar	長 (mm)	寬 (mm)	高 (mm)	重量 (kg)
75-2S	15.7	14.2	13.1	-	3270	1620	1900	2690
90-2S	18.0	17.5	15.4	12.5	3270	1620	1900	2710
110-2S	22.1	20.4	18.9	15.4	3270	1620	1900	2860
132-2S	26.2	24.2	23.1	18.4	3270	1620	1900	3120
160-2S	31.1	29.6	27.2	22.2	3270	1620	1900	3120
200-2S	41.5	38.8	36.2	29.6	4000	1930	2146	5460
250-2S	49.2	47.4	44.2	36.4	4000	1930	2146	5540
300-2S	60.2	56.0	52.1	44.3	4000	1930	2146	7190
350-2S	69.2	64.1	59.5	50.2	4000	1930	2146	7630



　　注:(1)F.A.D.(容積流量)CFM和m3/min是根據CAGL-PNEUROP中的 PN2CPTC2或ISO1217：1996

　　附錄C的測試標準所測出的整機運行參數。

　　英格索蘭設計的具有創(chuàng )新技術、事例整個空氣系 統解決方案的UP系列螺桿空壓機，目的是為了幫助客戶創(chuàng )造更大的利潤。

　　UP系列提供完整的空氣解決方案，能幫助您在今天的 商業中獲得更大利潤的一個可靠的壓縮空氣動力源。它具有：

　　· 運行的可靠性

　　· 高限價的生產力

　　· 操作的靈活性

　　· 高效和節能

　　高的可靠性

　　· 正常運行時間

　　英格索蘭對于UP系列機組的運行機制充滿自信，整機 保修1年。

　　· 簡化內部管道

　　整體化設計，消除了機組內部由于管道的連接而造成的氣體泄漏和壓降，從而大增加了機組的 可靠性。

　　優質的能效

　　· 您能得到更多的壓縮空氣

　　英格索蘭以領先的設計理念和杰出的性能，使您的機組以較低的能耗 ，獲得更多的壓縮空氣。因此，每年將為你節省數千元的運行成本。

　　· 智能化的控制功能

　　通過循環啟/停空壓機，來消除 機組處于卸載時所造成的能耗。

　　很大靈活性

　　· 便于安裝在用氣點附近

　　極低的運行噪音，允許機組安裝在用氣點附近， 不僅降低了安裝成本，而且確保了一個更好、更安全的工作環境。

　　較大的生產力

　　· 排氣壓力穩定

　　穩定的排氣壓力，消 除了系統過大的壓力帶而造成的能耗損失，并用延長了用氣設備及應用工具的使用壽命。

　　創(chuàng )新的技術

　　· 高效的整合型壓縮 模塊

　　機組采用整體化設計，將主機、連接管路以及油氣分離系統等設計成一個壓縮模塊，以提供較好的性能、較高的效率以及 較方便的維護保養。模塊化設計降低了機組內部的泄漏和壓力損失，提高了機組的運行效率和性能。并使維護保養更為簡便。

　　油過濾芯，空氣過濾器和油氣分離芯的更換，用戶只需將其簡單地旋下即可。

　　UP系列機組的優勢：

　　· 低噪音運行

　　安裝在高效電機上的離心式冷卻風扇，確保了機組噪音低至68-69分貝。

　　· 雙重式運行控制

　　高效可靠的 加/卸載控制和自動啟停裝置，使機組具有極大的靈活性。

　　· 簡易的故障診斷

　　用戶可方便地讀取機組的運行狀態、運行時 間等信號。這樣不僅保證了機組的安全運行，而且大大降低了因故障停機而帶來的生產損失。

　　· Poly-V寬型皮帶傳動

　　先進 的驅動系統運用了具專利的自動張緊裝置，不比定期張緊皮帶，增加了機組運行時間。

　　· 先進的冷卻系統

　　機組配備了預過 濾器，高效集成后冷卻器，面板易拆卸，便于清理。頂部排風簡化了機組通風。

　　· 維護方便

　　需要維護保養的主要部件都整 合在一起，十分便于維護。

　　冷室/熱室設計：釋放熱量，吸收噪音

　　英格索蘭空壓機組在排熱和低噪音上具有獨特的設計 。高效冷卻系統和低噪音系統的整合設計，使用我們的空壓機即使在惡劣的工況下，都能保證高效地運行。

　　適 用各種環境的選項

　　低溫選項

　　在運行環境溫度低于零度的情況下，英格索蘭可為空壓機組另外配備有現場安裝的低 溫保護組件。為了方便安裝，有溫度控制功能的低溫保護組件要單獨與單相電源連接。組件中的空間發熱器和余熱利用器，可以保 證機組在環境溫度低至-10℃(14°F)時正常運行。一旦空壓機開始運轉，溫控組件就會(huì )關掉加熱回路。

　　電源切斷再啟動選項

　　因某種原因突然停電，當電源恢復時，電源切斷再啟動裝置會(huì )自動發出一個提示信號，然后將空壓機恢復到斷電前的運行狀態 。

　　高溫選項

　　15-30kw機組的50℃高溫選項和37kw機組標準46℃環境溫度設計能保證此系列機組在世界任何一個角落穩定地運 行。

　　Intellisys控制選項

　　著名的Intellisys空壓機控制系統提供精確的壓力控制、節能控制和先進的設備保護功能。

　　室外安裝選項

　　為了更好的保護空壓機組，防止在戶外使用時有雨水滲入，英格索蘭可在進氣過濾器前安裝百葉窗，而且在排氣 口再另加排氣罩。

　　較高的可靠性

　　· 正常運行時間

　　英格索蘭對于UP系列機組的運行充滿自信，因此，我們 將機組的保障時間延長到5年。

　　· 內部管道連接減少70%

　　整體化設計，消除了機組內部由于管道的連接而造成的氣體泄漏和 壓降，從而大增加了機組的可靠性。

　　優質的能效

　　· 您能得到更多的壓縮空氣

　　英格索蘭以領先的設計理念和杰出的 性能，使您的機組以較低的能耗，獲得更多的壓縮空氣。因此，每年將為你節省數千美金的運行成本。

　　· 智能化的控制功能

　　通過循環啟/停空壓機，來消除機組處于卸載時所造成的能耗。

　　較大靈活性

　　· 緊湊的結構設計

　　緊湊的內部布 局設計縮小機組的占地空間，從而降低了機組的安裝成本。

　　· 便于安裝在用氣點附近

　　極低的運行噪音，允許機組安裝在用 氣點附近，不僅降低了安裝成本，而且確保了一個更好、更安全的工作環境。

　　較大的生產力

　　· 排氣壓力穩定

　　穩定 的排氣壓力，消除了系統過大的壓力帶而造成的能耗損失，并用延長了用氣設備及應用工具的使用壽命。

　　創(chuàng )新的技術

　　· 高效的整合型壓縮模塊

　　機組采用整體化設計，將主機、連接管路以及油氣分離系統等設計成一個壓縮模塊，以提供較好的性 能、較高的效率以及較方便的維護保養。模塊化設計降低了機組內部的泄漏和壓力損失，提高了機組的運行效率和性能。并使維護 保養更為簡便。

　　例如：油氣分離芯的更換，用戶只需將其簡單地旋下即可。

　　UP系列機組的優勢：

　　· 低噪音運行

　　安裝在高效電機上的離心式冷卻風扇，確保了機組噪音低至65分貝。

　　· 雙重式運行 控制

　　機組具有自動起/停運行控制和恒速運行控制，使機組具有極大的靈活性。

　　· 簡易的故障診斷

　　用戶可方便地 讀取機組的運行狀態、運行時間和故障報警等信號。這樣不僅保證了機組的安全運行，而且大大降低了因故障停機而帶來的生產損 失。

　　· Poly-V寬型皮帶傳動

　　高效的轉動系統，降低了皮帶在運行時所承受的張力，并增加了機組的排氣量。

　　· 先進的冷卻系統

　　高效超大的一體化冷卻器安裝在機組的頂部，不僅確保了機給冷卻效果，同時使排風罩安裝變得極為方便。

　　· 維護方便

　　較大的維護空間，極大地方便了維護保養。

　　英格索蘭整體式壓縮空氣系統

　　整體式壓縮空氣系統不但減少了您選擇壓縮空氣系統零部件的時間和精力，而且也減少了傳統壓縮空氣系統對空 間的要求。

　　整體式壓縮空氣系統，可為您的企業帶來較大的效率，可靠性、靈活性和生產率。

　　巧妙的整合

　　一個革命性的創(chuàng )新

　　將本來遠離布置的壓縮機、干燥機和過濾器巧妙地集于一個箱體內，還為您：

　　· 減少了 容易出故障的連接管路。

　　· 大大減小壓力損失和壓降。

　　· 將壓縮機、干燥機和控制器集于一體，減少了能耗，優化了系 統。

　　· 將全部供氣系統集為一個低噪音的機組，可安裝在任何地方。

　　· 有足夠的空間增強冷卻效果，并使維護方便。

　　提供了干燥而又清潔的壓縮空氣

　　用優質的壓縮空氣來工作

　　所有的AIR機組都配備了一體化的節 能的空氣處理中心，包括高性能的空氣干燥器和過濾器，除去了壓縮空氣中的水汽，油分和固體顆粒物。

　　所有的部件匹配完美 ，為您的氣動工具和系統設備提供了優質的壓縮空氣并延長了使用壽命。

　　高效的部件

　　設計系統時就 設定標準

　　UP系列AIR整合機組，只選用高品質的部件，從而確保系統效率和較大化的生產力，它像一個高效的空壓機房，完全沒 有傳統空壓機站房復雜的配備和高昂的成本。AIR整合型機組配備了……

　　· 高效螺桿式空氣壓縮機

　　· 節能的循環式冷凍式 干燥機

　　· 高效聚凝式過濾器組

　　· 高效顆粒過濾器

　　· 集成的壓縮空氣儲氣罐

　　· 集成的空壓機和干燥器的控制器

　　· 低壓降的管路

　　· 高效水氣分離器

　　· 低噪音運行

　　終生受益

　　給您帶來無盡的益處… …

　　· 接插運行簡便——減少系統故障的第一大誘因——不正確的造型和安裝。

　　· 幾乎無需安裝費用——減少了80%的安裝 時間、材料和費用。

　　· 一體化的機組為您節省了寶貴的時間。

　　· 通過先用高效部件，使整個運行壽命周期中都節能。

　　· 優質的壓縮空氣提高您的生產力——減少水汽的腐蝕，延長氣動工具和設備的壽命。

　　· 低噪音運行，使您可安裝在用 氣現場附近。從而省去了漫長的輸氣管路，減少了昂貴的壓降。

　　雙重過濾裝置

　　潔凈的壓縮空氣能提 高您的生產力

　　· 兩級過濾具有較好的性能，減少了壓力損失并延長了使用壽命。

　　· 固體顆粒物過濾達到1微米。

　　· 油份過濾達到0.1微分。

　　· 使用壽命更長， 壓降更低。

　　· 更好的壓縮空氣品質，將延長氣動工具和設備的使用壽命。

　　節能的冷凍式空氣干燥機

　　干燥的壓縮空氣能提高您的生產力

　　· 循環式干燥機——能隨空壓機 自動停機，與傳統的連續運行的干燥機想比，更加節能。

　　· 不銹鋼蒸發器損耗低，熱效率高，維護周期長。

　　· 螺旋型排 污閥和高效水氣分離器，可不斷地排出冷凝液。

　　· 減少管路腐蝕，避免引起工具和密封裝置的提前磨損。

　　巧 妙的整合

　　先進的一體化機組提高了可靠性和運行時間

　　· 一體化的冷卻器使用花雕用的冷卻風扇，確保壓縮機運 行機制的全過程冷卻。

　　· 設計空間大，便于維護。

　　· 機組的預過濾器，使冷卻器壽命更長，壓降更小。

　　· 簡化的管 路——減少了泄漏隱患。

　　· 單點冷凝水排放系統取代了多個排放點——減少了泄漏。

　　· 具有專利的機組冷卻隔離設計， 降低了噪音。

　　· 英格索蘭的價值體現

　　- 英格索蘭的質量，可靠性，耐用性 &堅固性

　　- 塑造經得起時間考驗的優勢和價值

　　- 是升 級換代的產品而非干革命性的產品

　　以保證產品的可靠性和堅固性。

　　· 帶來真正的價值改進

　　- 簡單易懂的，智能的， 可編程的控制系統

　　- 更高的效率和電源管理

　　- 領先的環保意識

　　- 無憂的運行和服務

　　- 可實現遠程控制

　　· “值得客戶信賴的選擇”
